Slimmer ontwerpen in plaats van sterker materiaal
Bij de ontwikkeling van nieuwe motorblokken draait het doorgaans om meer vermogen, minder wrijving of een efficiëntere verbranding. Honda kiest met een onlangs gepubliceerde patentaanvraag voor een andere benadering: hoe kun je een cilinderblok lichter maken zonder dat dit ten koste gaat van de sterkte?
Het antwoord zoekt Honda niet in exotische materialen of ingewikkelde productietechnieken, maar in de vormgeving van de cilinderwanden. In de Europese patentaanvraag EP4818506A1, die op 7 oktober 2026 werd gepubliceerd, beschrijft de fabrikant een constructie waarbij de wanddikte afhankelijk is van de richting waarin de krachten op het cilinderblok werken.
Het uitgangspunt is even eenvoudig als logisch. Een cilinderwand wordt niet overal op dezelfde manier belast. Toch hebben conventionele ontwerpen vaak een relatief gelijkmatige wanddikte. Dat betekent dat op bepaalde plaatsen meer materiaal aanwezig kan zijn dan strikt noodzakelijk.
Honda wil dat veranderen door de buitenzijde van de cilinderwand een aangepaste vorm te geven. Daarmee moet het mogelijk worden materiaal te besparen zonder de constructie onnodig te verzwakken.
Niet rond, maar ovaal

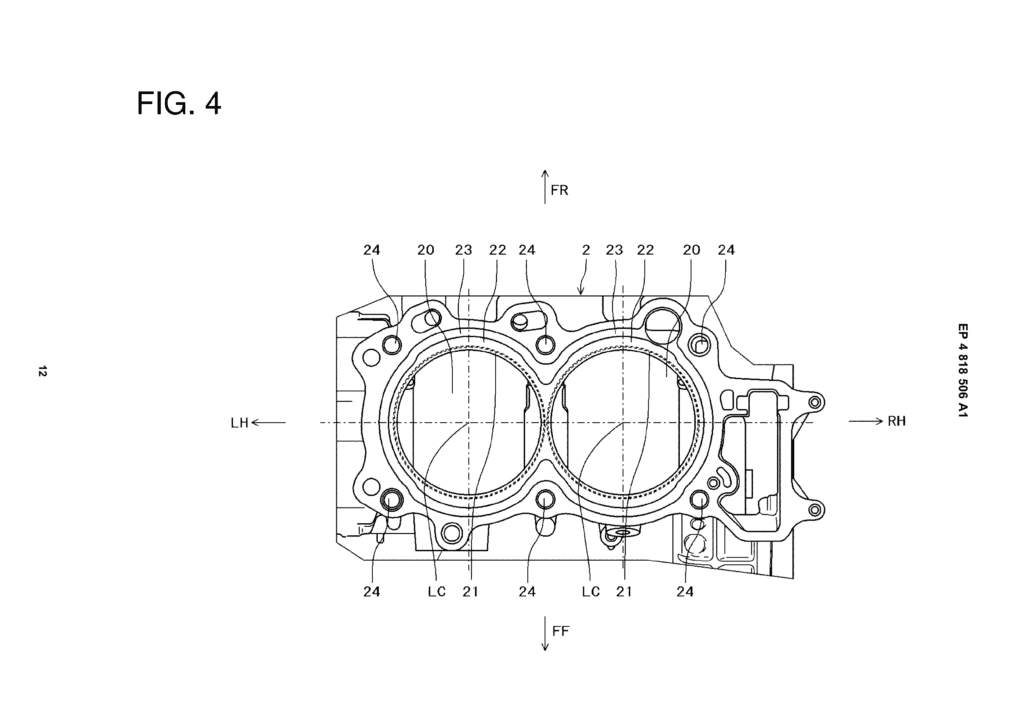

De kern van het patent is een cilinderconstructie waarvan de buitenomtrek niet volledig rond is. In plaats daarvan past Honda een vorm toe waarbij de wanddikte in twee richtingen verschilt.

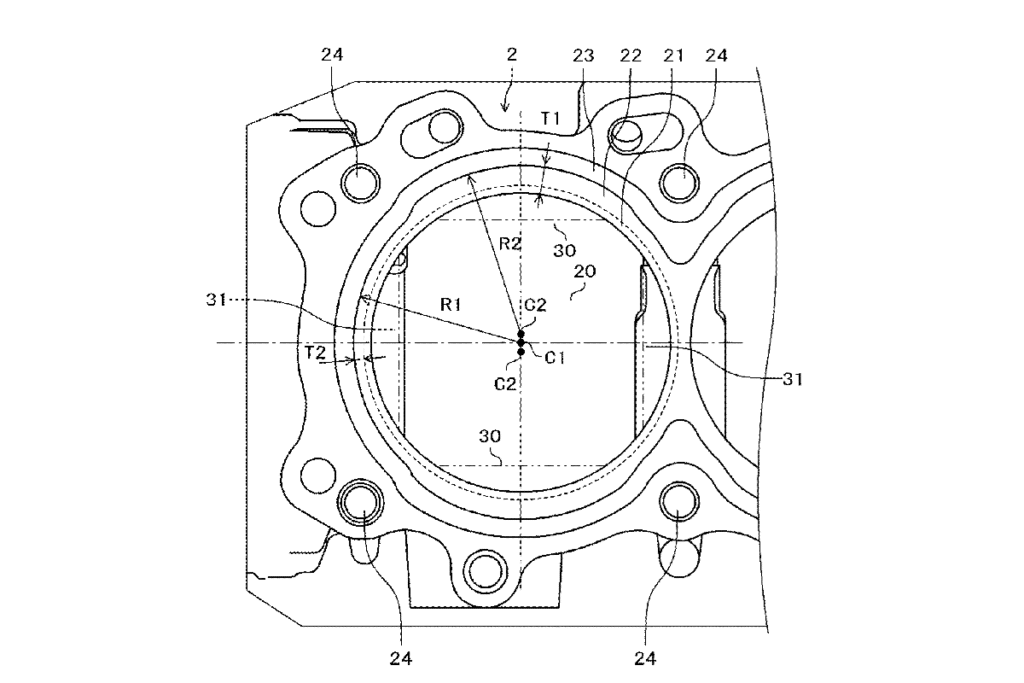

In de richting haaks op de krukas, dus van de inlaat- naar de uitlaatzijde, is de wand dikker dan in de richting parallel aan de krukas. Van bovenaf bekeken ontstaat daardoor een min of meer ovale buitenvorm, terwijl de cilinderboring zelf gewoon rond blijft.
Die verdeling is niet willekeurig. Tijdens het draaien van de motor ontstaan verschillende mechanische belastingen. Zo oefenen de zuigers via hun drijfstangen zijdelingse krachten uit op de cilinderwanden. Daarnaast moet het blok bestand zijn tegen de krachten die ontstaan door de verbrandingsdruk en de bevestiging van de cilinderkop.
Door de wanddikte gericht aan te passen, wil Honda voldoende materiaal behouden op plaatsen waar dat constructief noodzakelijk is. Elders kan de wand dunner worden uitgevoerd.
Het idee van een ovale buitenvorm is overigens niet helemaal nieuw. Honda verwijst in de patentbeschrijving zelf naar eerdere constructies met een vergelijkbare geometrie. Het probleem daarvan is dat het bepalen van de juiste wanddikte ingewikkeld kan zijn. Bovendien bestaat het risico dat een dergelijke constructie uiteindelijk juist zwaarder wordt.
Honda claimt nu een oplossing te hebben gevonden waarmee de wanddiktes eenvoudiger kunnen worden bepaald.
Ook de productiemethode speelt een rol
Een belangrijk onderdeel van de uitvinding is de manier waarop de cilinderbus in het motorblok wordt verwerkt.
Bij conventionele constructies kan een afzonderlijke cilinderbus na het gieten van het blok in de cilinder worden geperst. Dat stelt extra eisen aan de sterkte van het omringende materiaal. De cilinderwand moet immers ook bestand zijn tegen de krachten die tijdens het persen ontstaan.
Honda beschrijft daarentegen een constructie waarbij de cilinderbus tijdens het gietproces in het blok wordt opgenomen. Het materiaal van het cilinderblok wordt dus rondom de bus gegoten.
Daardoor hoeft de wanddikte niet te worden afgestemd op de krachten die bij het achteraf inpersen van een cilinderbus optreden. Dat biedt meer vrijheid om de hoeveelheid materiaal te optimaliseren.

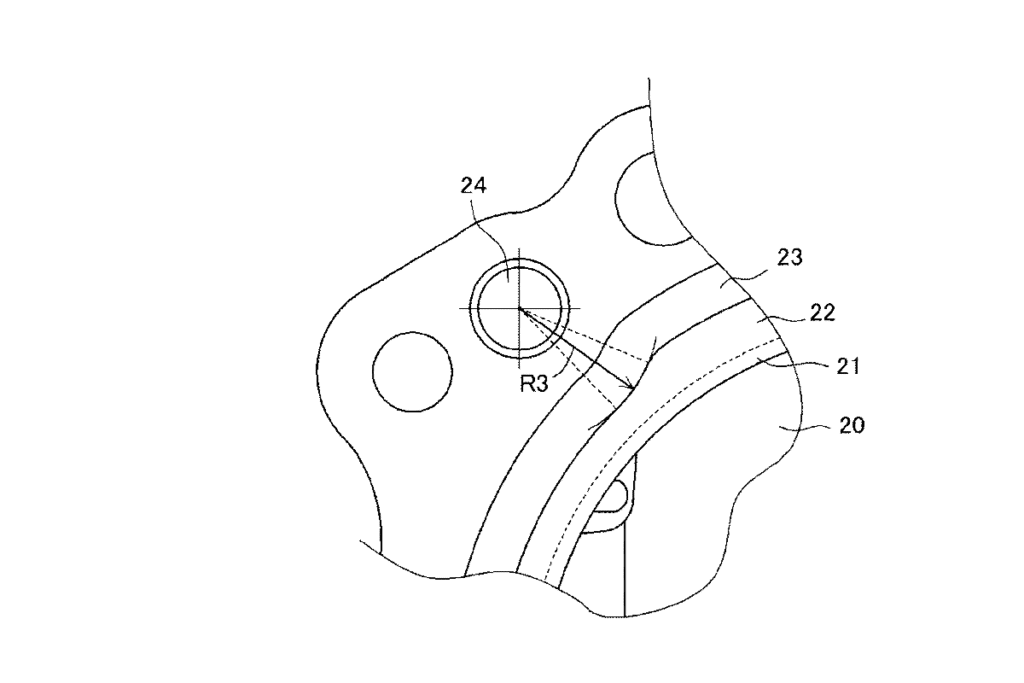

Rondom de cilinderwand bevindt zich bovendien de koelwatermantel, terwijl ten minste vier bevestigingsbouten rondom de cilinder zijn geplaatst. Ook hun positie speelt een rol bij de uiteindelijke constructie.
Het gaat dus niet simpelweg om het dunner maken van bestaande cilinderwanden, maar om een combinatie van geometrie, bevestiging en productiemethode.
Minder gewicht én minder vervorming
Gewichtsbesparing is slechts een van de voordelen die Honda met de nieuwe constructie wil bereiken. Minstens zo interessant is de mogelijke vermindering van thermische vervorming.
Een motorblok wordt tijdens bedrijf niet overal even warm. De temperatuurverschillen veroorzaken uitzetting, terwijl de bevestiging van de cilinderkop en de mechanische belasting eveneens invloed hebben op de vorm van de cilinderboring.
Wanneer een cilinderboring onder belasting vervormt, kan dat gevolgen hebben voor de afdichting van de zuigerveren en de wrijving tussen zuiger en cilinderwand. Een gelijkmatigere belasting en een gunstigere verdeling van het materiaal kunnen helpen om die vervorming te beperken.
Honda stelt dat de nieuwe constructie de invloed van thermische vervorming vermindert. Daarmee zou het ontwerp niet alleen lichter kunnen worden, maar mogelijk ook gunstiger zijn voor de mechanische efficiëntie.
Hoe groot die voordelen daadwerkelijk zijn, blijft voorlopig onduidelijk. In de gepubliceerde patentinformatie ontbreken concrete cijfers over de gewichtsbesparing of de vermindering van vervorming. Evenmin zijn er meetresultaten beschikbaar waarmee een eventuele verbetering van het brandstofverbruik kan worden vastgesteld.
Toekomstige CBR met paralleltwin?

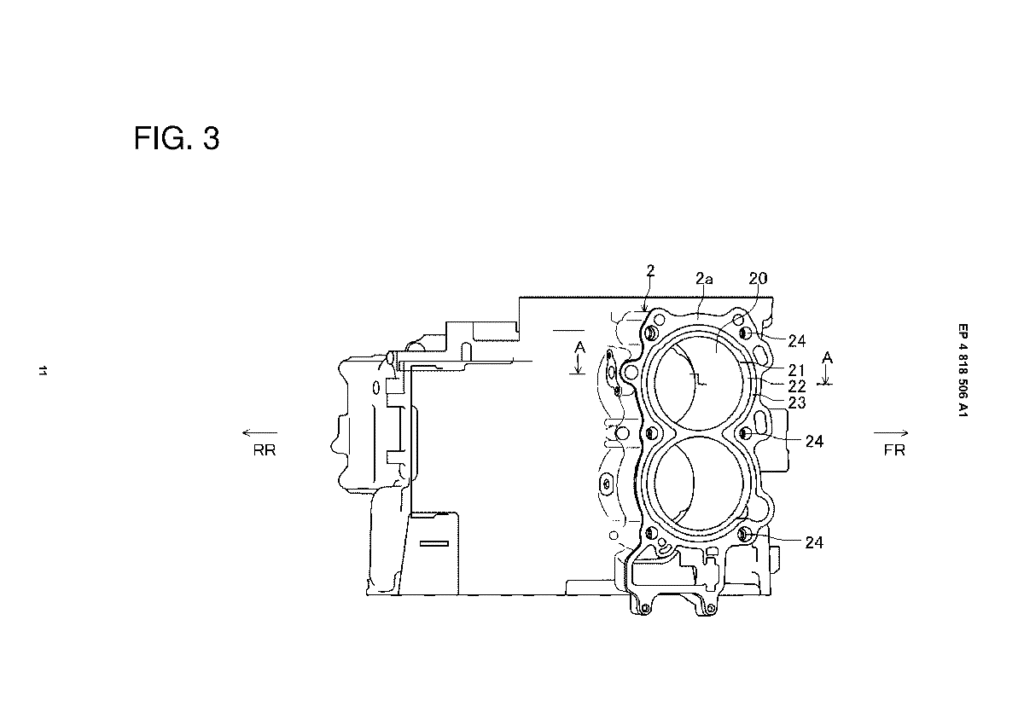

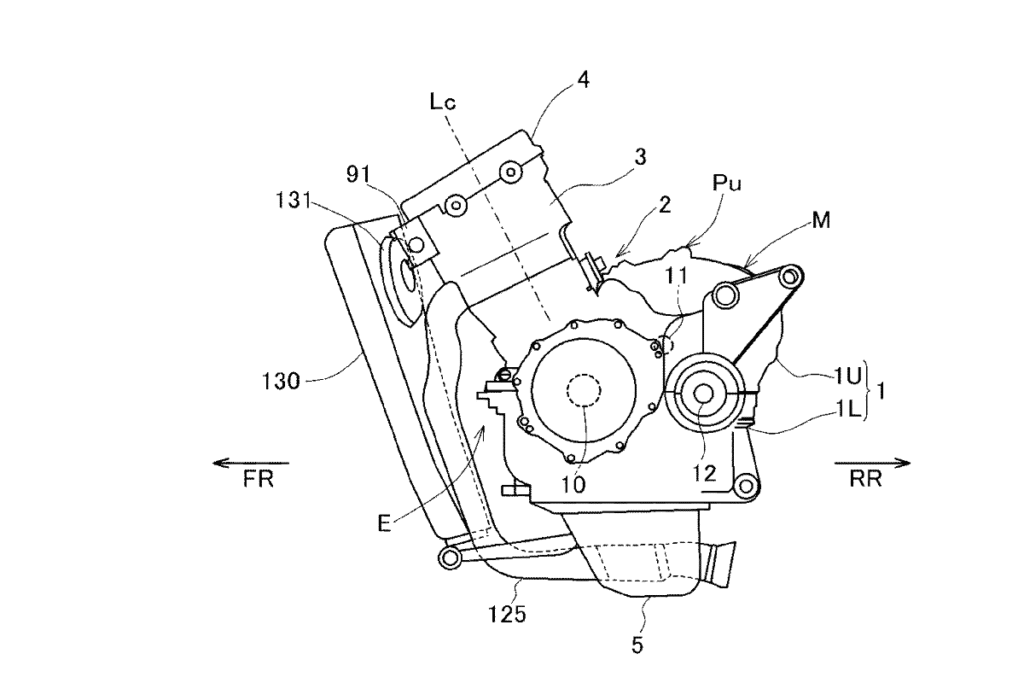

Op de patenttekeningen is een sportieve motorfiets te zien met een paralleltwin. Dat maakt de constructie interessant voor Honda’s toekomstige tweecilindermodellen, waaronder de CBR-familie.
Toch moeten we daar niet te veel conclusies aan verbinden. Fabrikanten gebruiken bij patentaanvragen regelmatig bestaande motorconfiguraties om een technische uitvinding te verduidelijken. De aanwezigheid van een sportmotor op de tekeningen betekent dus niet automatisch dat Honda aan een compleet nieuwe CBR werkt.
Bovendien is de beschreven techniek niet noodzakelijk beperkt tot tweecilindermotoren. Het principe van een variabele wanddikte zou ook bij andere motorconfiguraties kunnen worden toegepast.
Opvallend is wel dat Honda de uitvinding internationaal probeert te beschermen. Naast de Europese aanvraag verschenen begin oktober vergelijkbare patentpublicaties in de Verenigde Staten en China. Ook in Japan is de constructie vastgelegd.
Dat onderstreept het belang dat Honda aan de ontwikkeling hecht, al zegt het nog niets over eventuele productieplannen.
Kleine aanpassing, mogelijk grote gevolgen
De ontwikkeling laat zien dat er ook bij de conventionele verbrandingsmotor nog ruimte voor verbetering bestaat. Niet iedere innovatie hoeft immers gepaard te gaan met nieuwe brandstofsystemen, ingewikkelde elektronica of hogere toerentallen.
Soms zit de winst in iets ogenschijnlijk eenvoudigs als de verdeling van het materiaal in een cilinderblok.
Voor Honda kan een lichtere constructie bovendien interessant zijn vanuit productieoogpunt. Minder materiaal betekent in beginsel minder grondstoffen per motorblok. Zeker bij grote productieaantallen kan zelfs een relatief kleine besparing per exemplaar behoorlijk oplopen.
Daar staat tegenover dat een patent nog geen productierijp ontwerp is. Of de constructie daadwerkelijk goedkoper te produceren is en onder alle bedrijfsomstandigheden dezelfde duurzaamheid biedt, zal in de praktijk moeten blijken.
Voorlopig heeft Honda vooral laten zien dat het opnieuw kritisch kijkt naar een onderdeel waarvan de basisconstructie al tientallen jaren nauwelijks is veranderd. En juist dat maakt deze patentaanvraag interessant.
